防火门监控系统
防火门监控系统防火门监控系统防火门监控系统

一、产品概述:


当火灾发生时,接收到消防指令信号,防火门监控模块驱动释放器释放、电动闭门器自动关门、门磁开关反馈当前防火门的开、关、故障信息,传至防火门监控器,并传至火灾报警系统图形显示装置。消防控制中心可以通过消防监控器,实时了解各防火门的开、关、故障状态信息,以及人员出入状态信息,为消防人员提供第一时间、准确营救。

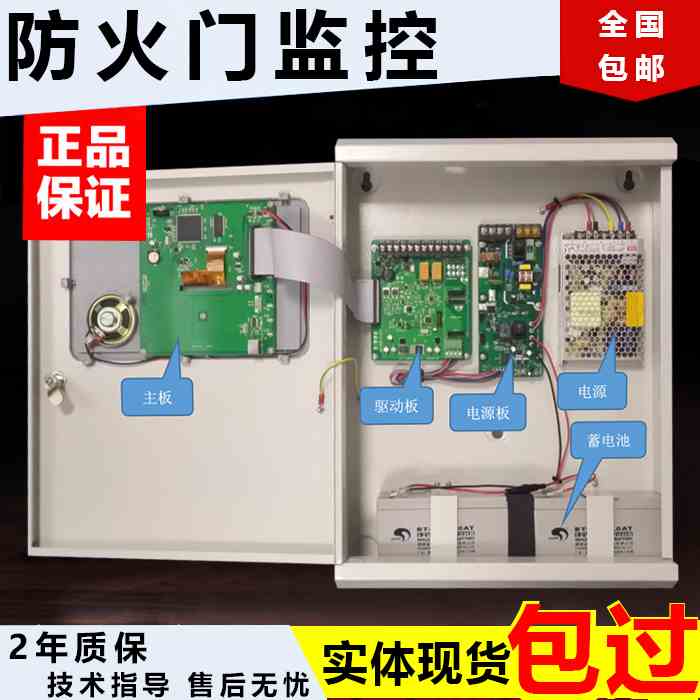

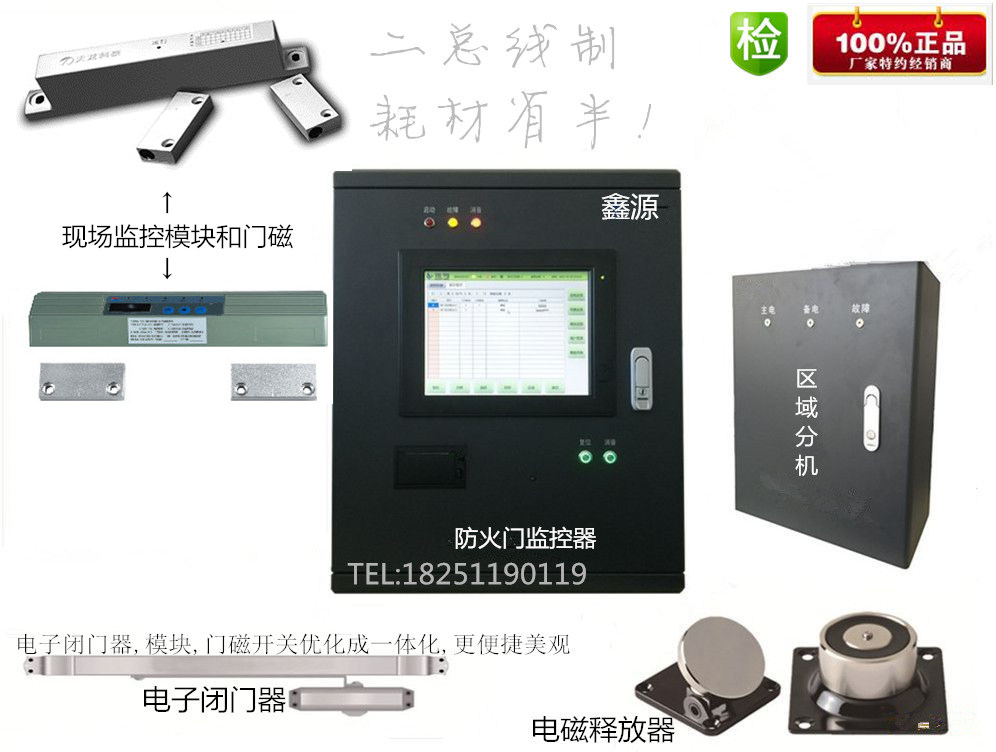

二、主要部件功能说明

1、显示监控功能

◆实时监测常开、常闭防火门开、关、故障状态;

◆显示与其连接防火门电磁释放器、电动闭门器、门磁开关连接线状态;

◆显示当前防火地址状态;

2、远程联动/手动操作控制功能

◆手动控制功能:手动控制常开式防火门自动关门,并反馈当前状态信息;

◆火警联动控制功能:接收来自火灾报警控制器或消防联动控制器发出的火灾报警信号,常开式防火门自动关门,并反馈当前状态信息;

3、故障报警

◆监控器主电源断电或欠压;

◆监控模块与电动闭门器、电磁释放器、门磁开关之间连接线断路、短路;

◆监控器与其备用电源连接线断路、短路故障;

◆防火门关闭故障;

◆故障报警相应时间:≤100s;

◆故障报警声信号:手动消除,当再次有报警信号输入时,能再次启动;

◆故障报警光信号;

◆信号反馈指示;

◆系统故障指示;

4、存储记录与查询功能

◆存储记录所有防火门的开、闭、关门故障状态信息;

◆记录容量为10万条;

◆报警与故障信息分开显示与查询功能;

5、附加功能

◆红外感应探测人是否在逃生防火门周围活动,检测到人体红外信号,将传到消防控制中心系统主机,了解人员活动地址信息,方便调度指挥中心准确救援。

◆语音提示开门或关门信息。

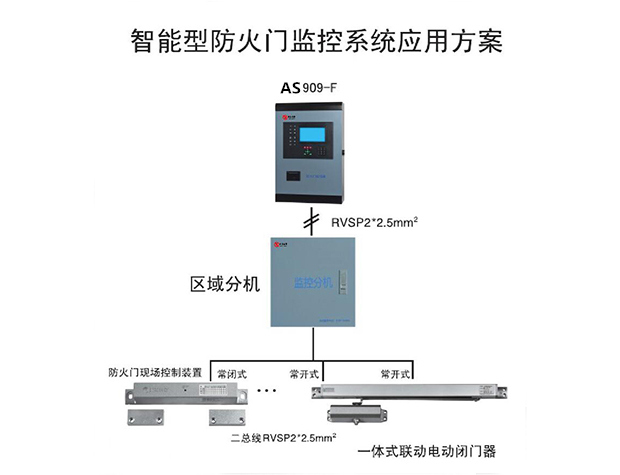

布线要求:

1、 交流电源线应采用电压等级不低于 450/750V 的铜芯绝缘导线或铜芯电缆;

2、 信号总线应采用多股铜芯绝缘双绞型耐火双色导线,如 NH-RVS 2*2.5mm²;线芯截面好

      积:平面支线芯应截面积≥1.5 mm²,竖井干线芯截面积≥2.5 mm²。因双绞线比平行线具

       有更的信号传输能力和抗干扰性能,为了保障系统可靠运行,外配总线必须采用双绞线;

3、 RS485/CAN 通信总线应采用铜芯绝缘护套屏蔽双绞型双色软导线,如 RVSP-

       2*1.0mm²;线芯截面积≥1mm²;

4、 24V 电源线应采用铜芯聚氯乙烯耐火绝缘导线 如 NH-BV 2*2.5mm²;线芯截面积:平面

      支线芯应截面积≥2.5 mm²,竖井干线芯截面积≥4 mm²。线芯截面积也可根据具体工程,

      具体负载电流、导线长度来选取。
