你的工程项目安装抗震支架了吗,抗震支架是否需要强制安装?

去年,国家正式实施了《建筑机电工程抗震设计规范》 GB50981-2014。

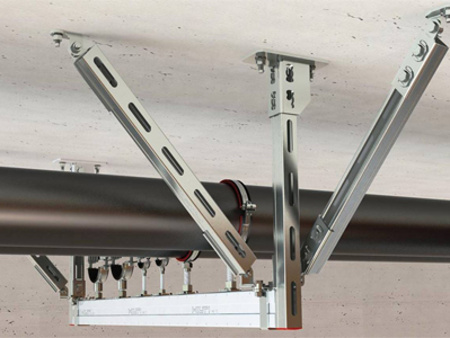

机电抗震支架:通俗点讲就是,机电系统的管线、设备等,抗击地震的措施要求




作为暖通设计人员,不难发现,在新出的设计图纸设计说明中,都会多出来一个章节:抗震设计。



1、哪些项目需要设置机电抗震支架


针对必须设置机电抗震支架的项目,具体要求是:机电抗震设防烈度为6级及以上地区项目。


也有个限制:地震等级9级以上或者特殊要求的建筑不适用(这里面的特殊要求的建筑,分享君也猜不透是什么建筑,可能是:鸟巢、国家体院馆等等类似的吧);


2、抗震支架设计的要求:


设置抗震支架之后,机电系统可以做到:小震不损 、中震可修 、大震不倒。


3、抗震支架的要求:


组成抗震支吊架的所有构件应

(1)采用成品构件(注意:是成品,而非现场拼凑);

(2)连接紧固件的构造应便于安装;

(3)抗震支架应根据其承受的荷载进行抗震验算。


4、规范中机电部分,强制要求(来源规范):


给排水抗震支架部分:

(1)需要设防的室内给水、热水以及消防管道管径大于或等于DN65 者,当其采用吊架固定时,应按规范第8章的要求设置抗震支承;


(2)8 度、9 度地区的高层建筑的给水、排水立管其直线长度超过50m 时宜采取抗震动措施,其直线长度超过100m 时,应采取抗震动措施;


(3)8 度、9 度地区建筑物中的给水泵等设备应设防振基础,且应在基础四周设限位器固定,限位器应经计算确定。


暖通部分:

(1)管道不应穿过抗震缝,当必须穿越时,须在抗震缝两边各装一个柔性管接头或在通过抗震缝处安装“门”形弯头或设伸缩节;


(2)锅炉房、制冷机房、热交换站内的管道应有可靠的侧向和纵向抗震支撑,多根管道共用支吊架或管径≥300mm 的单根管道支吊架宜采用门型抗震支吊架;


(3)矩形截面面积大于等于0.38m2 和圆形直径大于等于0.70m 的风道可采用抗震支吊架,风道抗震支吊架的设置和设计应符合本规范第8章的要求。


(4)防排烟风道、事故通风风道及其设备应采用抗震支吊架。(强条)


燃气部分:

(1)对于内径不小于25mm 的燃气管道应进行抗震设计;


(2)燃气管道通过隔震层时,应在室外设置阀门和切断阀,并设置地震感应器,地震感应器与切断阀联锁;


(3)在建筑高度大于50m 的建筑内,燃气管道应根据建筑抗震要求,在适当的间隔设置抗震支撑。


电气部分:

(1)重要电力设施可按设防烈度提高1 度进行抗震设计,但为8 度及以上时不再提高;


(2)对于内径大于等于60mm 的电气配管及重力大于等于150N/m 的电缆梯架、电缆槽盒、母线槽均应进行抗震设防;


(3)设在建筑物屋顶上的共用天线等,应设置防止因地震导致设备或其部件损坏后坠落伤人的安全防护措施。(强条)



其实机电系统抗震支架的原理,就是利用了三角形稳定性原理,把最初的上下单向纵向力,再加上左右的横向力,使设备、管道更牢固,在地震时能经得起横向的破坏力。



2015年08月01日之后的新建项目,就开始按照规范要求,加装抗震支架吧,要不,审图公司,过不了;项目最后质监站验收,过不了。。。
